高速過濾器的構造圖解

　　高速過濾器是現代水處理和工業循環系統中的關鍵設備，其效高與精mi特性，往往隱藏在其看似簡潔的外殼之下。打開一臺典型的高速過濾器，你會發現它的內在結構是一部關于“分層攔截”與“動態平衡”的工程設計典范。

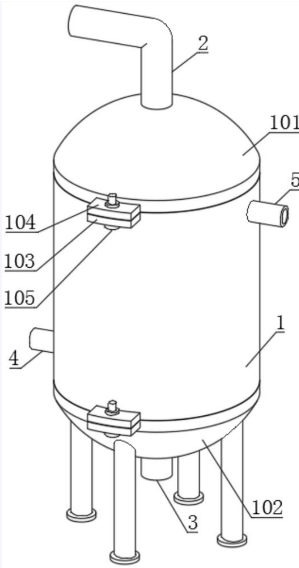

　　從整體上看，高速過濾器過濾器主體是一個垂直安裝的圓柱形鋼制壓力容器。頂部是進水口和出水口，底部則有用于反沖洗的排水口，整個結構緊湊，承壓能力強。但這僅僅是“外殼”，真正決定性能的核心，在于容器內部自上而下的分層構造。

　　頂層是進水分配區，其設計目標是讓待過濾的水均勻地流過整個過濾截面，避免出現“短路”或偏流。水流緊接著進入核心的濾料層。這一層并非單一材質，而是嚴格按照顆粒大小和密度進行分層鋪裝。通常，上層會鋪設密度較小、顆粒較粗的無煙煤（作為粗濾層），中層是顆粒適中的石英砂（作為主濾層），下層則是密度大、顆粒細的石榴石或磁鐵礦砂（作為精濾層）。這種“由上至下、由粗到細”的梯度布置，使得懸浮物能被逐級截留，整個濾層的容污能力被大化，有效延長了過濾周期。

　　在濾料層之下，是至關重要的承托層，通常由數層不同規格的礫石或卵石組成。它的作用并非過濾，而是像一個堅固的“基石”，防止細小的濾料在運行或反洗時流失，并確保反沖洗水能均勻向上分布。所有過濾后的清水，終通過高速過濾器底部排列的集水系統收集流出。這套系統通常由濾水帽或濾水板構成，其縫隙精度高，既能保證出水暢通，又能牢牢鎖住承托層與濾料。

　　高速過濾器的“高速”奧秘，正源于這種精妙的分層構造和強大的承壓能力，它允許水以遠超普通重力濾池的流速通過，同時依靠深層濾料的攔截作用保證出水品質。而當濾層堵塞需要清洗時，其結構又立刻轉變?yōu)椤胺聪礌顟B(tài)”：水流自底部集水系統大力逆向涌入，均勻松動并沖刷濾層，污物從頂部排水口排出，完成一次再生。這一正一反的流暢轉換，正是其內部結構設計合理性的證明。

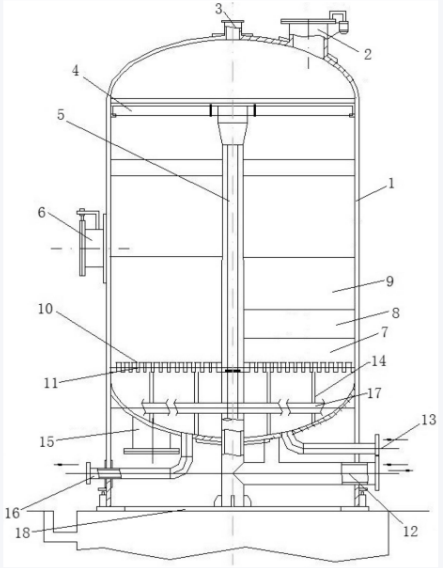

　　因此，一張高速過濾器的構造圖，繪制的不僅是靜態的部件組裝，更是一幅動態的凈化與再生的工作藍圖。每一個部件的位置、每一種材料的順序，都服務于一個共同的目標：在高速流動中，實現穩定、效高的固液分離。
